Die Monosplit
Stand-/
Deckengeräte KUE

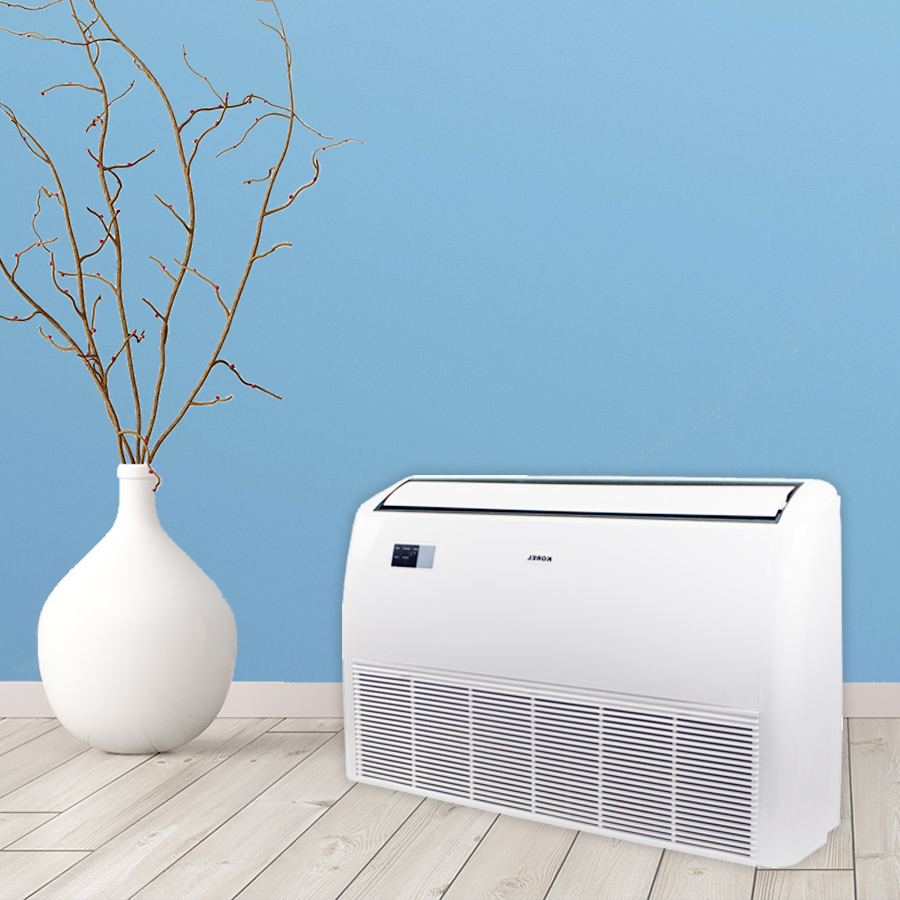

Stand-Deckengeräte können sowohl stehend an einer Wand, als auch hängend unter einer Decke montiert werden. Die Luftansaugung erfolgt dabei über das Ansauggitter an der Vorder(Unter)seite des Gerätes, der Ausblas über die große, motorgesteuerte Luftleitlamelle an der Ober(Vorder)seite des Gerätes.

Die Ventilatoren sind robust und leistungsstark, die Luft wird weit in den Raum geblasen, weshalb diese Geräte sich gut für große Räume und Verkaufsflächen eignen.

Mit 3 Leistungsgrößen von 5,0 bis 10 kW Kühlleistung bietet diese Serie eine breite Leistungspalette von professionellen Stand/Deckengeräten mit DC Ventilatoren in Innen- und Aussengeräten. Alle Geräte lassen sich sowohl stehend (als Stand- bzw. Truhengerät), als auch hängend (als Deckengerät) montieren.

Die Geräte bieten viele Zusatzfunktionen

  • optionale Kabelfernbedienung
  • Zentralfernbedienung
  • Alarmkontakt zur externen Weitergabe von Alarmen
  • Fern- Ein/Aus Kontakt für externe Freigabe
  • KUE-18 FNX

    Nominale Kühlleistung 5,3 kW
    SEER/Effizienzklasse 6,1 / A++
    Nominale Heizleistung 5,57 kW
    SCOP/Effizienzklasse 4,0 / A+
    Leitungslänge maximal 30 m
  • KUE-24 FNX

    Nominale Kühlleistung 6,9 kW
    SEER/Effizienzklasse 6,1 / A++
    Nominale Heizleistung 7,62 kW
    SCOP/Effizienzklasse 4,0 / A+
    Leitungslänge maximal 50 m
  • KUE-36 FNX

    Nominale Kühlleistung 10,5 kW
    SEER/Effizienzklasse 6,1 / A++
    Nominale Heizleistung 11,14 kW
    SCOP/Effizienzklasse 4,0 / A+
    Leitungslänge maximal 65 m
  • KUE-55 FNX

    Nominale Kühlleistung 15,9 kW
    SEER/Effizienzklasse 6,1 / A++
    Nominale Heizleistung 18,2 kW
    SCOP/Effizienzklasse 4,0 / A+
    Leitungslänge maximal 65 m

Bedienungsanleitung

Für alle Monosplit Stand-/Deckengeräte KUE

Steuerungsoptionen

Die KOREL Wandgeräte werden inkl. Infrarot-Fernbedienung geliefert. Folgende Steuerungen sind alternativ bzw. ergänzend erhältlich.

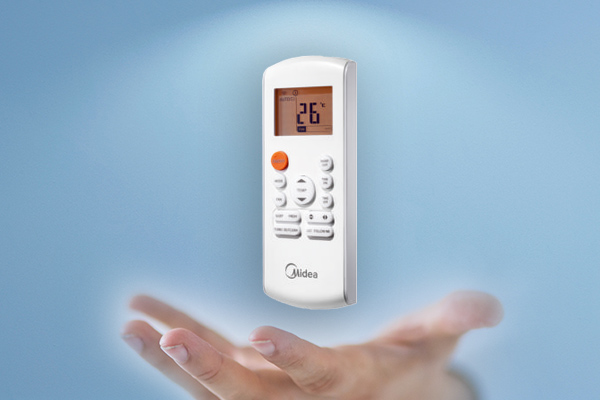

  • Funkfernbedienung

    Die KOREL Wandgeräte werden inkl. Infrarot-Fernbedienung geliefert.

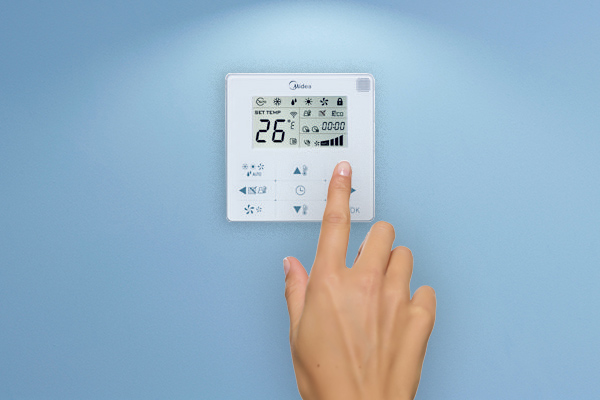

  • Kabelfernbedienung

    KJR-29B
    Kabelgebundene Fernbedienung als Alternative zur im Lieferumfang der Geräte enthaltenen Infrarot-Fernbedienung. Steuerung mehrerer Geräte über eine Fernbedienung möglich. Integrierter Temperatursensor. Integrierter IR-Empfänger zur zusätzlichen Steuerung über IR-Fernbedienung.

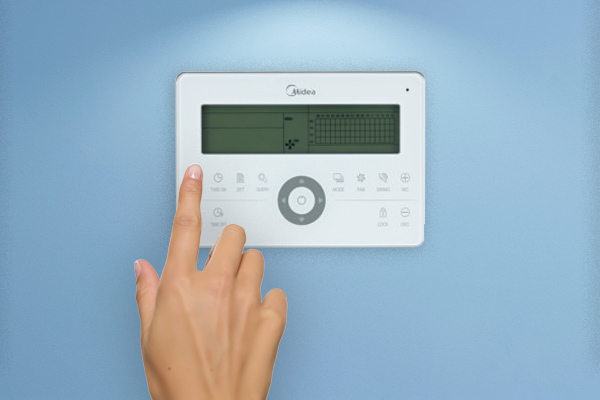

  • Gruppenfernbedienung

    CCM30
    Gruppenfernbedienung zur zentralen Steuerung und Überwachung von bis zu 64 angeschlossenen Geräten. Die individuelle Steuerung der einzelnen Geräte über IR- Fernbedienung oder Kabelfernbedienung bleibt möglich, kann jedoch auf der Gruppenfernbedienung gesperrt werden.

Features
im Überblick

Monosplit Stand-/Deckengeräte KUE

Alle Technischen Daten Im Vergleich


Modell   KUE-18 FNX KUE-24 FNX KUE-36 FNX KUE-55 FNX
Nominale Kühlleistung kW 5,3 6,9 10,5 15,9
Leistungsaufnahme kühlen W 280-2050 480-2930 870-4500 1127-6496
SEER*/Effizienzklasse
- 6,10 / A++ 6,10 / A++ 6,10 / A++ 6,10 / A+
Nominale Heizleistung kW 5,57 7,62 11,14 18,2
Leistungsaufnahme heizen W 330-2180 500-2850 730-4885 1227-6496
SCOP*/Effizienzklasse
- 4,0 / A+ 4,0 / A+ 4,0 / A+ 4,0 / A+
Leitungslänge maximal m 30 50 65 65
Höhendifferenz maximal m 20 25 30 30
Geräuschpegel innen (L/M/H/T) (in 1 Meter) db(A) 37/40/45 41/46/49 42/47/51 42/47/54
Geräuschpegel außen max. (in 1 Meter) db(A) 55 56 61 65
Abmessungen innen (BxHxT) mm 1068x675x235 1068x675x235 1650x675x235 1650x675x235
Abmessungen außen (HxBxT) mm 800x554x333 845x702x363 946x810x410 1095x1480x495
Gewicht (IE/AE) kg 26,6 / 35,6 26,8 / 49,4 41,5 / 81,5 41,5 / 111,3
Anschlüsse mm 6,35 / 12,7 9,52 / 15,88 9,52 / 15,88 9,52 / 15,88
Spannungsversorgung V/Ph/Hz 230/1/50 230/1/50 400/3/50 400/3/50
Absicherung (C) / Zuleitung A/mm2 16 / 3x1,5 AE 16 / 3x1,5 AE 16 / 5x1,5 AE 20/ 5x2,5 AE
Verbindungsleitung IE-AE (g=geschirmt) mm² 3x0,75g + 3x1,5 3x0,75g + 3x1,5 3x0,75g + 3x1,5 3x0,75g + 3x1,5
Kältemittel/Füllmenge -/g R32 / 1150 R32 / 1500 R32 / 2400 R32 / 2950
Nachfüllung g/m 12 (>5) 24 (>5) 24 (>5) 24 (>5)
Artikelnummer Außeneinheit   715 0007 715 0012 715 0017 715 0023
Artikelnummer Inneneinheit   715 0102 715 0107 715 0112 715 0114

Monosplit

Das System Monosplit besteht aus einem Außen- und einem Innengerät.

Multisplit

Das System Multisplit erlaubt das Anschließen von bis zu fünf Innengeräten an ein einzelnes Außengerät.
