Die Monosplit

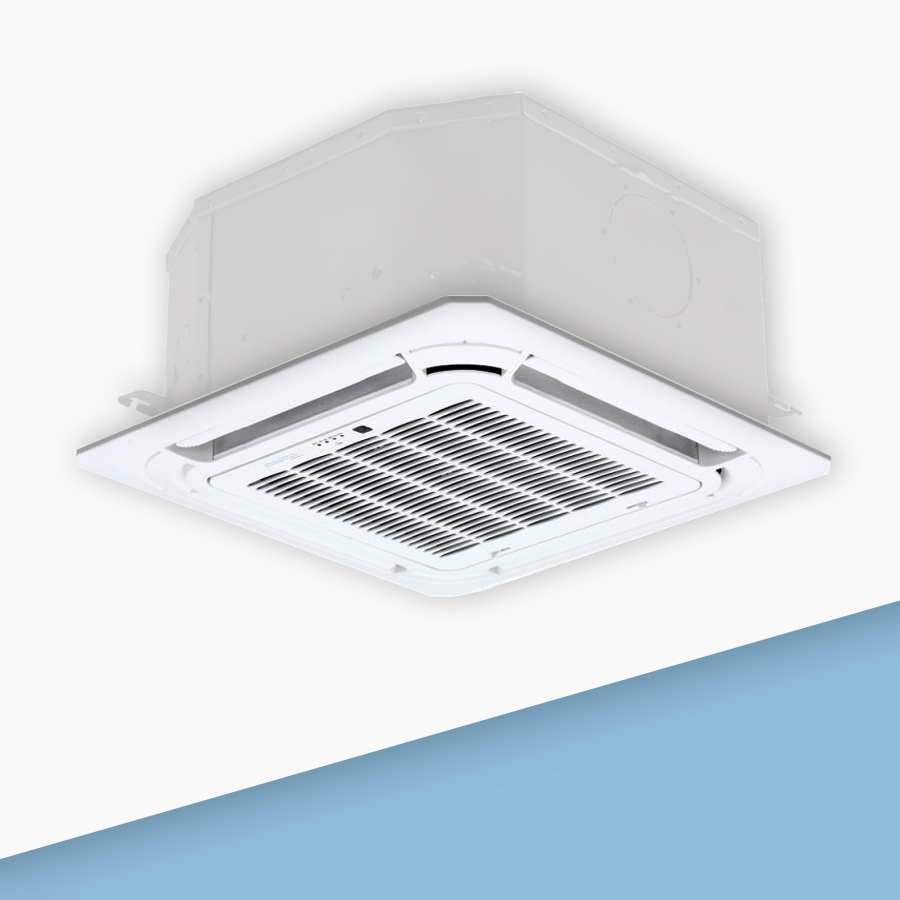

Kassettengeräte KCA & KCD

Kassettengeräte werden in abgehängte Decken eingebaut, so dass nur das Panel sichtbar bleibt. Die Geräte saugen die Luft mittig an und blasen an allen vier Seiten aus, wobei sie sich den Coanda- Effekt zu Nutze machen. Die Luft streicht an der Decke entlang und fällt langsam in den Raum ab.

Die kompakten, 360° ausblasenden Korel Kassettengeräte KCA sind für den Einbau in Euroraster-Decken konzipiert. Die Kassettengeräte KCD verfügen über eine ausgesprochen geringe Einbautiefe.
Mit 5 Leistungsgrößen von 3,5 bis 13,8 kW Kühlleistung bietet diese Serie eine breite Leistungspalette von professionellen Kassettengeräten mit DC Ventilatormotoren.

Die Geräte verfügen über eine eingebaute Kondensatpumpe und bieten viele Zusatzfunktionen wie:

  • optionale Kabelfernbedienung
  • Zentralfernbedienung
  • Alarmkontakt zur externen Weitergabe von Alarmen
  • Fern- Ein/Aus Kontakt für externe Freigabe
  • KCA3U-12HF

    Nominale Kühlleistung 3,5 kW
    SEER/Effizienzklasse 6,1 / A++
    Nominale Heizleistung 4,1 kW
    SCOP/Effizienzklasse 4,0 / A+
    Leitungslänge maximal 25 m



  • KCA3-18HF

    Nominale Kühlleistung 5,3 kW
    SEER/Effizienzklasse 6,3 / A++
    Nominale Heizleistung 5,6 kW
    SCOP/Effizienzklasse 4,0 / A+
    Leitungslänge maximal 30 m
  • KCD-24HF

    Nominale Kühlleistung 7,0 kW
    SEER/Effizienzklasse 6,1 / A++
    Nominale Heizleistung 7,0 kW
    SCOP/Effizienzklasse 4,0 / A+
    Leitungslänge maximal 50 m
  • KCD-36HF

    Nominale Kühlleistung 10,5 kW
    SEER/Effizienzklasse 6,1 / A++
    Nominale Heizleistung 11,1 kW
    SCOP/Effizienzklasse 4,0 / A+
    Leitungslänge maximal 65 m
  • KCD-48HF

    Nominale Kühlleistung 13,8 kW
    SEER/Effizienzklasse 5,6 / A+
    Nominale Heizleistung 15,5 kW
    SCOP/Effizienzklasse 4,0 / A+
    Leitungslänge maximal 65 m

Bedienungsanleitung

Für alle Monosplit Kassettengeräte KCA & KCD

Steuerungsoptionen

Die KOREL Wandgeräte werden inkl. Infrarot-Fernbedienung geliefert. Folgende Steuerungen sind alternativ bzw. ergänzend erhältlich.
  • Funkfernbedienung

    Die KOREL Wandgeräte werden inkl. Infrarot-Fernbedienung geliefert.
  • Kabelfernbedienung

    KJR-29B
    Kabelgebundene Fernbedienung als Alternative zur im Lieferumfang der Geräte enthaltenen Infrarot-Fernbedienung. Steuerung mehrerer Geräte über eine Fernbedienung möglich. Integrierter Temperatursensor. Integrierter IR-Empfänger zur zusätzlichen Steuerung über IR-Fernbedienung.
  • Gruppenfernbedienung

    CCM30
    Gruppenfernbedienung zur zentralen Steuerung und Überwachung von bis zu 64 angeschlossenen Geräten. Die individuelle Steuerung der einzelnen Geräte über IR- Fernbedienung oder Kabelfernbedienung bleibt möglich, kann jedoch auf der Gruppenfernbedienung gesperrt werden.

Features
im Überblick

Monosplit Kassettengeräte KCA & KCD

Alle Technischen Daten Im Vergleich


Modell   KCA3U-12HF KCA3-18HF KCD-24HF KCD-36HF KCD-48HF
Nominale Kühlleistung kW 3,5 5,3 7,0 10,5 13,8
Leistungsaufnahme kühlen W 210-1692 270-2365 400-3155 975-4620 1330-6200
SEER*/Effizienzklasse
- 6,10 / A++ 6,30 / A++ 6,10 / A++ 6,10 / A++ 5,60 / A+
Nominale Heizleistung kW 4,1 5,6 7,0 11,1 15,5
Leistungsaufnahme heizen W 496-1830 295-2510 400-3090 880-4690 1400-6765
SCOP*/Effizienzklasse
- 4,0 / A+ 4,0 / A+ 4,0 / A+ 4,0 / A+ 4,0 / A+
Leitungslänge maximal m 25 30 50 65 65
Höhendifferenz maximal m 10 20 25 30 30
Geräuschpegel innen (L/M/H/T) (in 1 Meter) db(A) 34/38/42 38/42/46 39/42/46 47/50/53 45/49/53
Geräuschpegel außen max. (in 1 Meter) db(A) 57 56 61 61 63
Abmessungen innen (HxBxT) mm 570x570x260 570x570x260 840x840x245 840x840x245 840x840x287
Abmessungen außen (HxBxT) mm 800x554x333 800x554x333 845x702x363 946x810x410 952x1333x410
Gewicht (IE/AE) kg 18 / 35 20 / 35,5 29 / 49 31 / 67,2 33 / 95,1
Anschlüsse mm 6,35 / 9,52 6,35 / 12,7 9,52 / 15,88 9,52 / 15,88 9,52 / 15,88
Spannungsversorgung V/Ph/Hz 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50
Absicherung (C) / Zuleitung A/mm2 16 / 3x1,5 AE 16 / 3x2,5 AE 20 / 3x2,5 AE 30 / 3x4,0 AE 30 / 3x4,0 AE
Verbindungsleitung IE-AE (g=geschirmt) mm² 4 x 1,5 3x0,75g + 3x1,5 3x0,75g + 3x1,5 3x0,75g + 3x1,5 3x0,75g + 3x1,5
Kältemittel/Füllmenge -/g R410A / R410A / 1800 R410A / 2200 R410A / 2750 R410A /
Nachfüllung g/m 15 (>5) 15 (>5) 30 (>5) 30 (>5) 30 (>5)
Artikelnummer Außeneinheit   715 0001 715 0007 715 0012 715 0017 715 0021
Artikelnummer Inneneinheit   715 0051 715 0057 715 0062 715 0067 715 0071

Monosplit

Das System Monosplit besteht aus einem Außen- und einem Innengerät.

Multisplit

Das System Multisplit erlaubt das Anschließen von bis zu fünf Innengeräten an ein einzelnes Außengerät.
