Die Multisplit
Free Match
Außeneinheiten

Die Free Match Außeneinheiten beherbergen das Herz jeder Klimaanlage, den Verdichter, der das Kältemittel in der jeweils benötigten Menge fördert und die benötigte Leistung bereit stellt.

Korel verbaut in seinen Free Match Außeneinheiten sparsame und leise DC Inverterverdichter, die dem letzten Stand der Technik entsprechen. Auch die Ventilatormotore sind energieeffiziente, besonders sparsame DC-Motore. Großflächige Wärmetauscher und optimierte Ventilatoren sorgen darüber hinaus für Effizienz und leisen Betrieb.

Alle Außeneinheiten (Ausnahme: K2O-18 FN8) erreichen die Energieeffizienzklasse A++ im Kühlbetrieb.

Als Wärmepumpengeräte können Free Match Klimageräte über ein eingebautes Umkehrventil nicht nur kühlen sondern auch äußerst effizient heizen.

Free Match Außeneinheiten werden mit dem umweltfreundlichen, besonders effizienten Kältemittel R32 betrieben.

Eine intelligente Elektronik regelt das Zusammenspiel aller Anlagenteile und passt die Betriebsparameter unterschiedlichen Anforderungen und Umgebungsbedingungen an.

Die robusten Gehäuse sind äußerst widerstandsfähig und halten über die gesamte Nutzungsdauer selbst harter Witterung zuverlässig stand.

  • K20-18FN8

    Nominale Kühlleistung 5,2 kW
    SEER/Effizienzklasse 6,0 / A+
    Nominale Heizleistung 5,6 kW
    SCOP/Effizienzklasse 3,8 / A
    Anzahl möglicher Innengeräte 2
    Leitungslänge maximal 40 m


  • K3O-21 FN8

    Nominale Kühlleistung 6,15 kW
    SEER/Effizienzklasse 6,1 / A++
    Nominale Heizleistung 6,6 kW
    SCOP/Effizienzklasse 4,0 / A+
    Anzahl möglicher Innengeräte 3
    Leitungslänge maximal 60 m


  • K30-27FN8

    Nominale Kühlleistung 7,9 kW
    SEER/Effizienzklasse 6,1 / A++
    Nominale Heizleistung 8,2 kW
    SCOP/Effizienzklasse 4,0 / A+
    Anzahl möglicher Innengeräte 3
    Leitungslänge maximal 60m

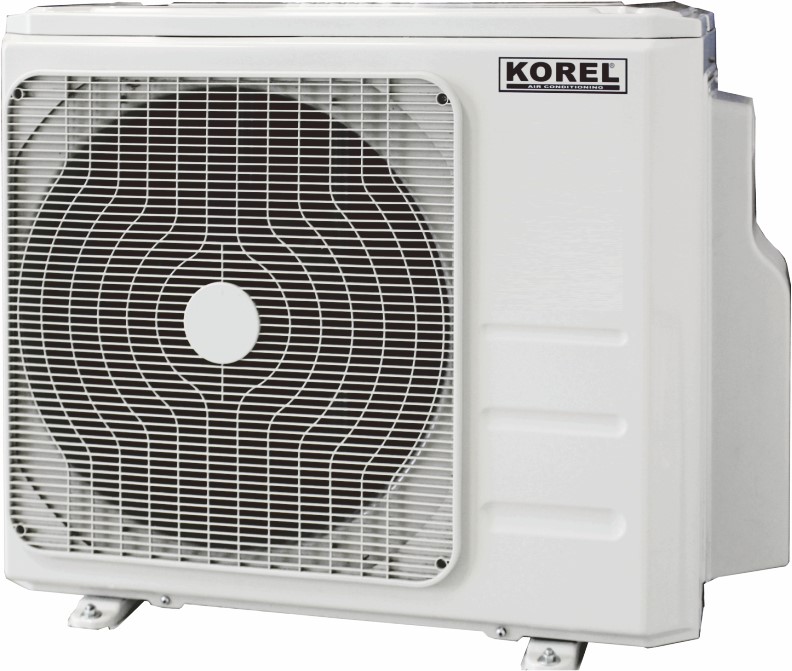

  • K4O-28FN8

    Nominale Kühlleistung 8,22 kW
    SEER/Effizienzklasse 6,8 / A++
    Nominale Heizleistung 8,82 kW
    SCOP/Effizienzklasse 4,0 / A+
    Anzahl möglicher Innengeräte 4
    Leitungslänge maximal 80 m


  • K40-36FN8

    Nominale Kühlleistung 10,6 kW
    SEER/Effizienzklasse 6,2 / A++
    Nominale Heizleistung 11,14 kW
    SCOP/Effizienzklasse 3,8 / A
    Anzahl möglicher Innengeräte 4
    Leitungslänge maximal 80 m


  • K50 42FN8

    Nominale Kühlleistung 12,1 kW
    SEER/Effizienzklasse 6,1 / A++
    Nominale Heizleistung 12,3 kW
    SCOP/Effizienzklasse 3,5 / A
    Anzahl möglicher Innengeräte 5
    Leitungslänge maximal 80 m


Multisplit Free Match Außengeräte

Alle Technischen Daten Im Vergleich

Modell   K20-18FN8 K30-21FN8 K30-27FN8 K4O-28FN8 K40-36FN8 K50 42FN8
Nominale Kühlleistung kW 5,3 6,15 7,90 8,22 10,5 12,30
Nominale Leistungsaufnahme kühlen W 650-2000 180-2240 235-3220 220-3560 1140-4090 1490-4580
SEER*/Effizienzklasse
 – 6,00 / A+ 6,10 / A++ 6,10 / A++ 6,8 / A++ 6,20 / A++ 6,10 / A++
Nominale Heizleistung kW 5,6 6,6 8,2 8,22 11,14 12,30
Nominale Leistungsaufnahme heizen W 600-1670 325-1920 310-2890 340-3000 970-3450 1090-4000
SCOP*/Effizienzklasse
 – 3,8 / A 4,0 / A+ 4,0 / A+ 4,0 / A+ 3,8 / A 3,5 / A
Maximale Leitungslänge gesamt m 40 60 60 80 80 80
Maximale Leitungslänge/Innengerät m 25 30 30 35 35 35
Maximale Höhendifferenz zwischen Ausseneinheit (AE) und Inneneinheit (IE), wenn AE über IE steht m 10 10 10 10 10 10
Maximale Höhendifferenz zwischen Ausseneinheit (AE) und Inneneinheit (IE), wenn AE unter IE steht m 15 15 15 15 15 15
Zusätzliche Kältemittelfüllmenge pro Innengerät wenn Leitungslänge >5m g/m 15 15 15 15 15 15
Geräuschpegel maximal (in 1 Meter) db(A) 56 57 57 62 63 64
Abmessungen (HxBxT) mm 554x800x333 702x845x363 702x845x363 810x946x410 810x946x410 810x946x410
Gewicht kg 36 47 51 62,1 69 73
Anschlüsse mm 2x 6,35/9,52 3x 6,35/9,52 3x 6,35/9,52 3 x 6,35/9,52 3x 6,35/9,52 1x 6,35/12,7 4x 6,35/9,52 1x 6,35/12,7
Spannungsversorgung V/Ph/Hz 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50
Max. Absicherung (C) / Zuleitung A/mm2 16A / 3×1,5 AE 16A / 3×2,5 AE 20A / 3×2,5 AE 25A / 3×2,5 AE 25A / 3×2,5 AE 25A / 3×2,5 AE
Verbindungsleitung IE-AE (g=geschirmt) mm² 4 x 1,5 (je IE) 4 x 1,5 (je IE) 4 x 1,5 (je IE) 4 x 1,5 (je IE) 4 x 1,5 (je IE) 4 x 1,0 (je IE)
Kältemittel/Füllmenge -/g R32 / 1250 R32 / 1400 R32 / 1720 R32/ 2100 R32 / 2100 R32 / 2400
Nachfüllung g/m 15 (>5) 15 (>5) 15 (>5) 12 (>30) 40 (>5) 40 (>5)
Artikelnummer   730 0303 730 0307 730 0308 730 0320 730 0313 730 0318

Das Mulitsplit
Free Match
System

An jede Multisplit Free Match Außeneinheit lassen sich beliebige Typen von Innengeräten anschließen. Wählen Sie zwischen Wandgeräten, Truhengeräten, oder Decken-Einbaugeräten. An eine Außeneinheit lassen sich 2 bis 5 Innengeräte anschließen.
Zum Überblick
